011. 变频器核心组件与工作原理

变频器属于电力控制系统，其功能是通过对电机供电频率的调整来精确操控交流电动机。该设备主要由整流器构成，负责将交流电转换为直流电；滤波器用于去除电流中的杂波；逆变器则将直流电转换回交流电；此外，还包括制动、驱动、检测以及微处理等关键单元。

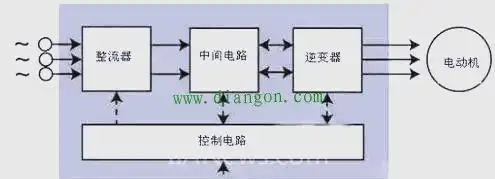

1.1 变频器的内部组件

变频器集成了整流器、滤波器、逆变器等组件，这些组件共同作用，完成交流电频率的转换，确保电机仅接入其所需的电源电压，以此实现节能和调速的双重目标。变频器利用内部IGBT的开关操作，能够灵活调节输出电源的电压和频率，确保电机只获取到所需的电源电压，进而实现节能和调速的双重效果。

变频器运作的机制可概括为：通过调节电机供电电源的频率，从而实现对交流电机的精确操控。其内部结构主要由整流器、滤波器和逆变器等关键部件组成，这些部件协同工作，确保电机的运行既精确又高效。

1.2 变频器的工作原理及类型

变频器通过其内部元件的调整来改变电源的频率，以此达到节能和调节速度的目的。在变频器中，整流器承担着将交流电转换为直流电的角色，而逆变器则负责将直流电重新转换回交流电。此外，变频器还可根据其工作原理分为电压型和电流行两种类型，前者利用电容对直流回路进行滤波，后者则使用电感。变频器的主要电路部分包括整流器、平波回路和逆变器，它们共同完成将工业频率的电源转换为直流功率的任务。

022. 变频器安装与接线注意事项

2.1 安装与接线关键点

在变频器安装过程中，必须特别关注电磁干扰的降低、电缆护套的正确使用，以及动力电缆与控制线之间的合理间距，从而保障安装的稳定性和效率。鉴于变频器容易产生显著的电磁干扰，该干扰可能影响其他设备的正常运行，因此，在接线阶段，我们可以在变频器的输出电缆外加装护套，以此降低电磁干扰。

此外，确保控制线与动力电缆间距离不小于一百毫米，这样做可以避免两者之间产生干扰。严格遵守这些操作规范，将有助于变频器的安装和接线过程更加顺畅。

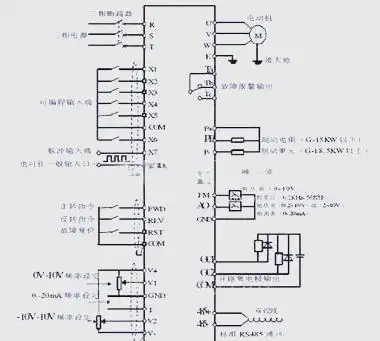

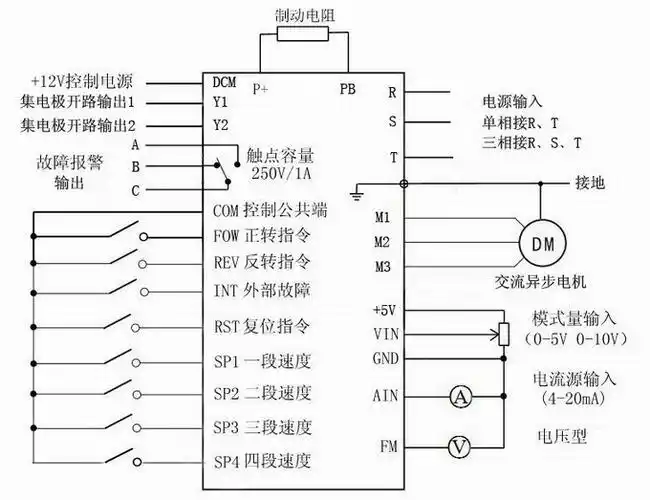

2.2 主电路接线

务必严格遵守电源连接的标准流程，防止不推荐的制动电阻器接入系统，同时要合理调节接线电缆的电压损耗及其对电机的潜在影响。电源线需准确连接至变频器的R、S、T输入端，绝不允许连接到U、V、W输出端，以免对变频器造成损害。在控制台进行钻孔作业时，必须小心避免碎屑和粉末进入变频器内部，同时，端子+与PR之间不得接入任何非推荐的制动电阻器配件，并且绝对禁止发生短路现象。

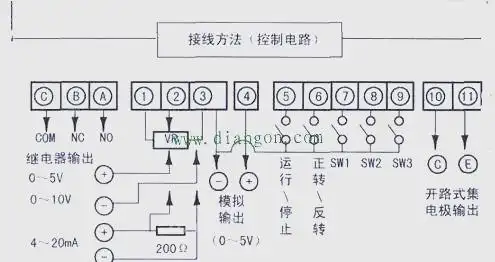

2.3 控制电路与地线接线

控制电路应采用屏蔽线进行布设，以保持与强电回路之间的隔离；地线连接必须保证与地面可靠连接，同时选用较粗的电缆来减小接地点间的距离。鉴于控制电路接收的频率输入信号非常微弱，建议采用两个并联的节点或者双生接点进行连接。在控制回路的接线方面，一般会选择0.3至0.75平方米规格的电缆。

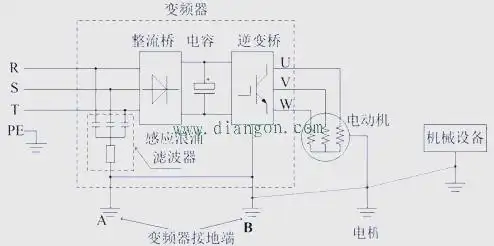

地线连接的方式同样至关重要，必须确保变频器与电机能够稳固接地，从而保障使用过程中的安全。为此，专门为变频器接地所设计的接地端子应当得到充分的运用。

033. 变频器节能效果

3.1 设备节能效果

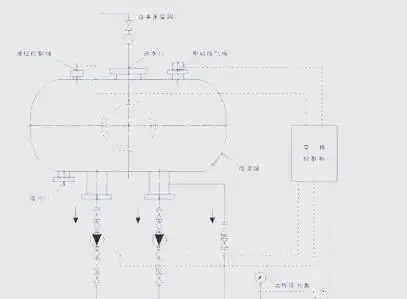

在风机和水泵系统中采用变频器技术，可以显著提升能源利用效率，同时通过降低电压波动来保证设备的稳定运行。变频器通过调整转速来控制流量，这样便能轻松实现能源的节约。除此之外，变频器还有助于减少电力线路中的电压波动，有效预防因电压异常引起的设备跳闸或异常运行问题。

3.2 综合效益

变频器降低了设备之间的磨损程度，同时节省了维护费用，还增强了系统的整体稳定性和操作简便性。此外，它也减少了机械传动部件的磨损，从而进一步降低了维护费用WG娱乐官网入口，并提高了系统的整体稳定性。变频器的控制功能十分完善，能够与其它控制设备或系统实现无障碍连接，为用户解决了系统兼容性问题，带来了极大的便利。
